Description générale

Réf. 68 125 40 4

Entraxe: 125 x 68 mm
Plat: 40 x 4 mm
Espace libre: 85 x 28 mm
Tranparence: 28%

Grille

Formats

Système TPR (voir spécificactions techniques)

TPR X 68 125 40 4 / 2×0,75 m

TPR La 68 125 40 4 / 2×1,5 m

Système TME (voir spécificactions techniques)

TME EC 68 125 40 4 / 3×0,75 m

TME EA 68 125 40 4 / 3×1,5 m

Demander plus d’information

Spécifications techniques

Système TPR

Clôture continue avec poteaux métallique.
De nombreux modèles de grilles tressées avec une grande capacité d’apatation au tracé du chantier. Elle offre des solutions pour s’adapter aux échelons, aux courbes et plans inclinés avec différents systèmes d’ancrage. Elle propose également deus types de liaisons métalliques.

Formats des modules

1-1. Standard. Assemblage avec brides réglables	1-2. Option. Assemblage avec unions boulonnées
Types de modules	Types de modules
Types de poteaux	Types de poteaux
Types d’ancrage	Types d’ancrage Disponibles pour tous les types de poteaux.

Système TME

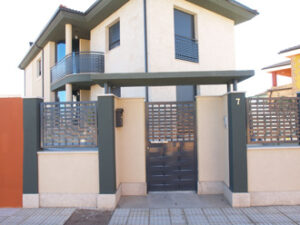

Clôture entre piliers maçonnés.
Elle se présente en modules avec les pointes libres et des raidisseurs cachés. Ils se fixent aux piliers maçonnés par des étriers en fonte avec un système coulissant.

Formats des modules

Montage avec étriers en fonte

Matériaux et finitions

Matériaux

Tous les matériaux sont des profilés plein de lamination à chaud d’acier qualité S-275-JR UNE-EN 10025.

Traitement anticorrosion et finitions

Canal des fluides
Galvanisation interne des parties superposées due au canal sur les plats qui permet l’évacuation des gaz et la pénétration du zinc.

Traitement
Système Duplex conforme à la norme UNE-EN 13438.
Protection par galvanisation à chaud de grande résistance antioxydante. Traitement de degraissage et phosphatage. Laqué au four avec du polyester ferrotexturé. Adhérence maximun du recourement extérieur.

Traitement anticorrosion: Galvanisé à chaud par immersion.
· Epaisseur minimun du bain de zinc: 70 µm.
· Norme UNE-EN ISO 1461

-Traitement d’adhérence: Dégraissage acide. Phosphatage amorphe.

-Finition de recouvrement: Polyesther ferrotexturé (>70µm). Haute qualité et caractéristiques aux intempéries.

Polyester ferrotexturé en six couleurs: blanc, ferrite, rouge tuile, vert, gris acier et noir forge.

Options et compléments

Pour toute question ou information complémentaire, veuillez contacter le bureau du service technique à la clientèle 902 114 142 / +33 (0)1 49 19 21 75
