Materiales
Todos los materiales son perfiles macizos de laminación en caliente de ACERO CALIDAD S-275-JR UNE-EN 10025.
Tratamiento anticorrosión y acabados
Canal de fluidos
Galvanizado interno en superficies solapadas debido al canal que permite la evacuación de gases y la penetración del zinc en la cámara de solapamiento.
Tratamiento
Sistema Dúplex de acuerdo a la norma UNE-EN 13438.
Protección mediante galvanizado en caliente de gran resistencia antioxidante. Tratamiento de desengrase y fosfatado. Lacado al horno con poliéster ferrotexturado. Máxima adherencia del revestimiento exterior.
-Tratamiento anticorrosión: Galvanizado en caliente por inmersión.
· Espesor mínimo del baño de zinc: 70 µm.
· Norma UNE-EN ISO 1461
-Tratamiento de adherencia: Desengrase ácido. Fosfatado amorfo.
-Acabado superficial: Poliéster de aplicación en polvo (>70µm). Alta calidad y prestaciones a la intemperie.
Poliéster ferrotexturado en seis colores: blanco, ferrita, rojo teja, verde, gris acero y negro forja.
Normativa
General del producto
-EXCELENTE según normas:
· UNE 85238 «Barandillas. Métodos de ensayo»
· UNE 85240 «Barandillas. Clasificación»
-UNE 85237 ?Barandillas. Condiciones generales de seguridad?
Anclaje e instalación
Pies de anclaje y tornillos de seguridad (acero inox. o zincado), según norma UNE 85239 «Barandillas. Características de los anclajes, condiciones de suministro y de instalación en obra».

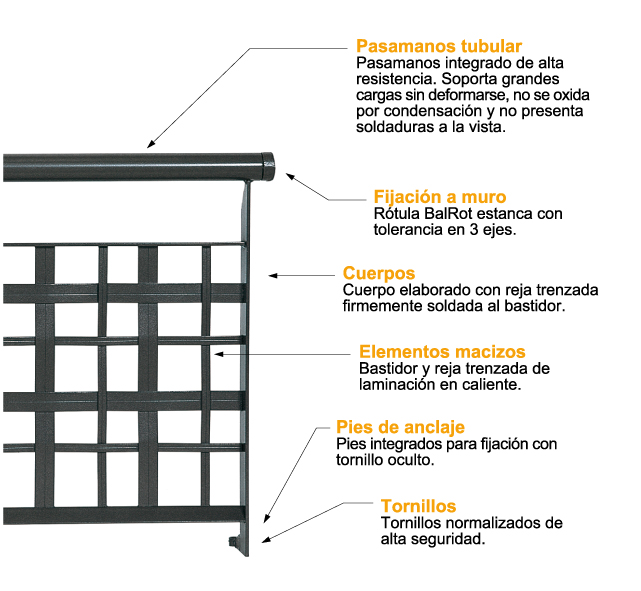

Cualidades del Sistema BAL-ROT
El sistema BAL-ROT aporta máxima seguridad y rapidez en el montaje sobre obra terminada. Versatilidad, adaptabilidad y fuerza en un producto que llega a la obra completamente terminado, con todos sus accesorios de fijación y montaje, realizado a medida, embolsado y listo para instalar sobre fábrica sin requerir ninguna especialización de los operarios montadores.
Rótula BAL-ROT
La clave del sistema de anclaje. Sin obra ni soldaduras.
Desplazar linealmente la rótula para acomodarse al hueco.
Girar para encontrar el punto de fijación óptimo.
La rótula BAL-ROT de fijación al muro es la clave del sistema.
Se trata de un anclaje telescópico estanco para pasamanos tubulares que aporta dos ventajas:
-Tolerancia longitudinal a lo ancho
para obviar pequeños errores de medición o irregularidades en el muro.
-Libertad de posicionamiento del anclaje
para poder salvar las llagas del ladrillo, buscar el punto más resistente, etc.
Descargas
Ficheros productos
Ficha Tecnica Bal Rot V.pdf
Planos DWG
BAL-ROT-V L150 A60.dwg
Certificados
Certificados de materiales y tratamientos.pdf
