Para cualquier duda o información adicional consultar con la Oficina Técnica de Atención al Cliente 902 114 142 / 980 509 219
Tratamiento
-Recubrimiento electrolítico de zinc de acuerdo a los procesos standards de bañado recogidos en los Sistemas de Calidad según la Norma ISO 9001:2000 y con número ESP 2274 de Certificado de Registro.
-Imprimación de poliuretano acrílico dos componentes:
· Repintable con cualquier tipo de sistema (sintéticos, poliuretanos, epoxies, etc.)
· Aspecto satinado
· Color RAL 8019
Manipulados de la reja trenzada
El manipulado de los paños de reja trenzada Trenza Metal es sencillo. Se puede aplicar todo tipo de técnicas de carpintería metálica: soldadura de electrodo o de hilo, corte con cizalla, radial, sierra de disco, plegado, etc.
Al tratarse de un material macizo y con espesores a partir de 4 mm, se puede soldar con muy buen resultado a todo tipo de bastidores macizos y a tubos estructurales de espesores a partir de 1,5 mm.
Recercados
Trenza Metal admite cualquier tipo de bastidor. A continuación describimos algunas posibilidades.
Recercados simples
| Con pletina De canto |
Plana | Con perfil en H | |
 |
 |
 |
|
| Con perfil en T Interior |
Exterior | Con perfil en U Abierto |
Lateral |
 |
 |
 |
 |
| Con cuadradillo macizo | Con angular Interior |
Exterior | |
 |
 |
 |
|
| Con tubo estructural | |||
 |
Recercados compuestos y puntas libres
| Con angular y contramarco De pletina |
De angular | Marco oculto (rigidizador) y puntas libres en bordes superior e inferior |
 |
 |
 |
| Con doble pletina | Marco oculto (rigidizador) Puntas libres en cuatro bordes |
|
 |
 |
|
| Remate con tubo | Marco oculto (rigidizador) lateral con angular. Puntas libres superior e inferior |
|
 |
 |
|
| Remate con angular (vierteaguas) |
||
 |
Soluciones para el anclaje
| Con taladro directo en el marco para atornillar  |
Con taladro directo en el ángulo para atornillar  |
Con espigo para recibir con resina  |
| Con taladro y casquillo desplazados del eje del marco para atornillar  |
Marco plegado con taladro y casquillo en el eje para atornillar  |
Con placa de anclaje para atornillar  |

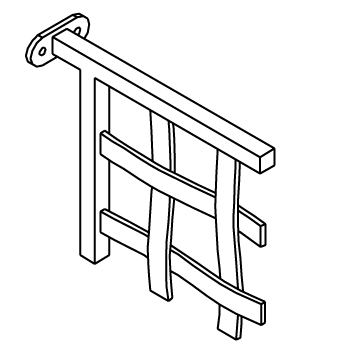

| Con oreja. Taladro y casquillo para atornillar  |
Con oreja y taladro para atornillar. Unión roblonada sobre cabeza de tornillo  |
Con cartela y casquillo para atornillar a suelo  |
Descargas
Ficheros productos
No hay ficheros para este producto.
Planos DWG
V94-16-35-TC C.dwg
V94-16-35-TC La.dwg
V94-16-35-TC Lv.dwg
V94-16-35-TC V.dwg
V94-16-35-TC X.dwg
Certificados
Certificados producto básico.pdf
